MÀQUINES I MECANISMES

• QUÈ ÉS UNA MÀQUINA?

És un conjunt de mecanismes que amb els moviments coordinats  transformen una forma d'energia en treball útil o en un altre tipus d'energia.

• CLASSIFICACIÓ DE LES MÀQUINES:

1. MÀQUINES SIMPLES: amb només un o dos elements que l'únic que requereixen són una força:

  2. MÀQUINES COMPLEXES: transformen l'energia de entrada, en energia mecànica o en altes energies. En general parlem de màquines motrius.

• PARTS D'UNA MÀQUINA:

- L'ESTRUCTURA

- EL MOTOR

- ELS DISPOSITIUS DE CONTROL

-ELS MECANISMES

• LES MAQUINES SIMPLES: LA PALANCA

Consisteix en una barra rígida capaç de girar al voltant d'un punt de suport.

-Estan dividides en tres gèneres o graus. El primer grau, el segon grau i el tercer grau.

Fòrmula:

F·d1=R·d2

EXEMPLES:

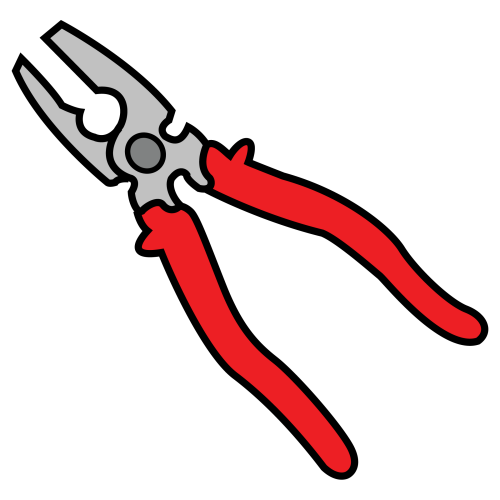

-PRIMER GRAU- ALICATES

- SEGON GRAU- PINCES

-TERCER GRAU- MARTELL

• MAQUINES SIMPLES: LA POLITJA:

És una roda que té la superfície central en forma per la qual es fa passar una corda o una corretja.

Fórmula:

F=R

• EL POLIPAST

Està format per politges mòbils i per politges fixes.

Fórmula:

F=R/2n

n= nombre de politges mòbils.

- Per saber la longitud de la corda estirada utilitzarem la llei de la palanca:

F··órmula:

F·l1=R·l2

-l1: longitud de la corda estirada

-l2: alçada que puja la càrrega.

• EL PLA INCLINAT:

És una rampa que permet elevar càrregues i hi ha estalvi d'esforços.

Fórmula:

F·L=R·h

• LLEI DEL CARGOL: una aplicació del pla inclinat

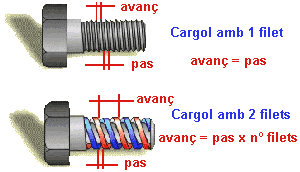

Els cargols estan formats per rosques, la rosca està formada per filets. El pas de rosca és la distancia que avança un cargol quan gira un volta.



Fórmula:

F·2 PI r = R·p

• ELS MECANISMES:

És un conjunt de peces que fan funcions del moviment relacionat amb les forces que actuen sobre la màquina.

VOCABULARI:

RODA MOTRIU: roda connectada al motor

RODA CONDUÏDA: roda que rep el moviment

SISTEMA MULTIPLICADOR: conjunt de mecanismes que augmenta la velocitat

SISTEMA REDUCTOR: conjunt de mecanismes que disminueixen la velocitat

VELOCITAT DE ROTACIÓ: nombre de voltes en un temps determinat.

rpm: revolucions per minut

RELACIÓ DE TRANSMISSIÓ: relació entre la roda motriu i la conduïda -

• RELACIÓ DE TRANSMISSIÓ- i-

Fórmula:

número de voltes conduïda/ número de voltes motriu

n1/n2

• TIPUS DE TRANSMISSIÓ:

- TRANSMISSIÓ DE FRICCIÓ

-TRANSMISSIÓ PER CORRETJA:

- TRANSMISSIÓ PER CADENA:

Fòrmula de trnasmissió simple:

- n1·d1=n2·d2  ( rodes i politges)

-n1.z1=n2·z2 ( engranatges)

z1= dents roda de engranatge 1

z2= dents roda de engranatge 2
